#119. Переделка фонарика на Li-Ion АКБ. Светодиоды + плюшки.

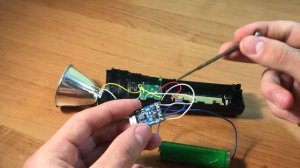

‼ ► В этом видео переделываем туристический фонарик с питанием от герметичного свинцово кислотного АКБ и 25 Вт (!) лампой накаливания на светодиоды и питание от Li-ion АКБ. Плюс добавим в фонарик еще кое какие удобства. Если нужно организовать зарядное устройство на ИС TP4056 на ток более 1А, то эти микросхемы можно каскадировать (включать параллельно). Ниже ссылка на зарядное на ИС ТР4056 с максимальным током заряда 3А (отмечена ►). Также рекомендую к просмотру видео № 161 (Секреты зарядок на TP4056 и защите на DW01A + FS8205A) Если ток заряда на выходе повербанка нужен выше, то в качестве повышающего преобразователя нужно использовать модуль на ИС XL6009 с отдельным USB разъемом на выходе. Этот модуль может выдать ток до 3А. Ссылка есть ниже в описании. В виду повторяющихся вопросов о расчете токоограничительного резистора привожу пример и дополнительно закрепил его в первом коментарии. Дано: диод с рабочим напряжением 3,2В (Uled), напряжение питания - 5 В (Uпит). Рабочий ток диода (I), нам нужен 0,5 А (500 мА) Расчет резистора проводится в три этапа по закону Ома. Ничего нового, пока еще, не придумали! 1. Рассчитываем напряжение, которое нужно погасить на резисторе: U = Uпит - Uled = 5 - 3,2 = 1,8 В 2. Расчитываем номинал резистора по заданному току: R = U / I = 1,8 / 0,5 = 3,6 Ом 3. Расчитываем мощность токоограничивающего резистора: Pрез = I * U = 0,5 * 1,8 = 0,9 Вт. Округляем в большую сторону. Ближайший резистор мощностью в 1 Вт....
