Выпуск 15. Модернизация торцовочной пилы. Система упоров высокой точности. Часть 1

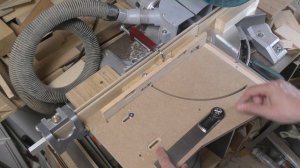

Конструируем систему оптимального устройства упоров высокой точности для торцовочной пилы. Работа выполнена на примере пилы Makita LS1013. Особенностью и новизной модернизации является: 1) крепление направляющего рельса непосредственно к направляющей линейке (подкове), что обеспечивает изготовление отрезков высокой точности, включая отрезки малой длины; 2) применение рельса KREG Heavy Duty Track в отличие от рекомендаций компании KREG по использованию для таких конструкций удлинения поворотного основания пилы в сочетании с рельсом Top Track; 3) устройство подвижного способа крепления направляющих рельсов, что дает более высокое качество реза за счет обеспечения минимально-необходимого расстояния (до 0,5 мм) от концов рельсов до зубьев пильного диска; 4) применение верстачных зажимов (струбцин) KREG Automaxx® для крепления заготовок; 5) применение упора для заготовок Production Stop и упора поворотно-откидного Swing Stop. Эти упоры можно использовать для работы с изделиями длиной до 75 см; 6) применение зубчатого упора KREG для поддержания заготовок, отторцованных под острым углом, не от острого края, а от двух точек контакта, что исключает повреждение острого края и повышает точность реза; 7) приближение концов линеек близко к диску, препятствует неуправляемому повороту заготовки. Кроме того, подобная конструкция является единственным техническим решением организации упоров у торцовочных пил, для которых не представляется возможным сделать удлинения поворотного...
