Принцип работы клапана подачи воды в бачок унитаза.

Аватар автора
Ремонт и обслуживание своими руками.

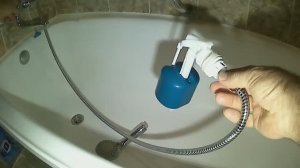

Принцип работы клапана подачи воды в бачок унитаза (впускного клапана, заливного клапана) основан на использовании поплавка для управления потоком воды через мембранный клапан. Вот как это работает: 1. Начало заполнения: -После смыва уровень воды в бачке падает, поплавок опускается вниз. -Рычаг, соединенный с поплавком, поворачивается и тянет шток клапана вверх. -Шток, поднимаясь, оттягивает гибкую резиновую мембрану (диафрагму) от седла клапана (уплотнительного отверстия). -Открывается проход для воды. Вода под давлением водопроводной сети поступает через входной патрубок клапана в бачок. 2. Процесс наполнения: -Вода заполняет бачок, одновременно поднимая поплавок (обычно пластиковый шар или цилиндр). 3. Прекращение подачи: -По мере подъема уровня воды поплавок поднимается все выше. -Рычаг, соединенный с поплавком, поворачивается и начинает давить на шток клапана вниз. -Шток прижимает гибкую мембрану к седлу клапана. -Мембрана плотно перекрывает отверстие седла, полностью перекрывая поток воды. 4. Поддержание уровня: -Как только уровень воды достигнет заданной высоты (определяемой положением поплавка), клапан надежно закрыт, и вода больше не поступает. Ключевые компоненты и их роль: -Поплавок: Главный "датчик" уровня воды. Его плавучесть и положение напрямую управляют клапаном через рычаг. -Рычаг (коромысло): Механическое звено, передающее движение от поплавка к штоку клапана. Высоту уровня воды можно регулировать, изменяя угол или длину рычага (часто с помощью винта...
