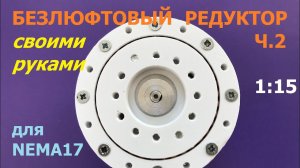

Безлюфтовый редуктор с муфтой Ольдгейма / Backlash free gearbox (Оldhаm clutch)

Самодельный безлюфтовый циклоидальный редуктор с передаточным отношением 1:15 для шагового мотора Nema 17. крутящего момента с рабочего колеса на выходной вал используется муфта Ольдгейма (Олдхэма). В качестве цевок и пальцев муфты в редукторе используются стандартные винты М4 (16 шт.) с цилиндрической головкой под шестигранник. Для направляющих муфты используются иглы от игольчатого подшипника размером 1,6 х 8,7 мм. Показаны испытания люфта и точности редуктора под нагрузкой. Самодельный подшипник выходного вала изготовлен из шариков диаметром 4.5 мм для пневматического пистолета. В редукторе использован подшипник размером 20х32х7 (№1000804). Детали редуктора изготовлены на 3д принтере из пластика АБС (температура: сопла 240 С, стола 100 С, диаметр сопла 0,4 мм) В связи с запретом монетизации канала и отключения рекламы получить файлы к этому видео можно за символическую плату 100 руб на карту Сбера (QIWI, PayPal).
