Простой источник питания на импульсном ...

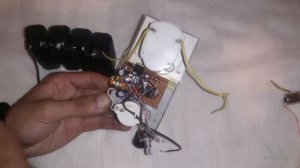

* Микросхема LM2596 предназначена для схем преобразователей постоянного напряжения и источников питания. Микросхемы этой серии выпускаются как на фиксированное выходное напряжение, так и с возможностью его регулировки на выходе. Микросхема работает в диапазоне входных напряжений от 3.5В до 40В, при токе нагрузки в 3А. На базе популярной микросхемы LM2596T с функциональной возможностью регулировки выходного напряжения можно построить простой лабораторный источник питания. В первую очередь необходимо изготовить импульсный стабилизатор напряжения. Можно использовать готовый модуль EK-2596, имеющийся в продаже, можно сделать его самостоятельно. Здесь необходимы следующие компоненты: микросхема LM2596T-ADJ, защитный диод Шоттки 1N5822, дроссель в 120мкГн, два конденсатора 470мкф напряжением 63В, и два резистора, один из них переменный для регулировки выходного напряжения. Устройство можно выполнить навесным монтажом, из-за ограниченного количества компонентов. Далее, подбираем подходящий корпус, куда, в первую очередь устанавливаем силовой трансформатор, мощностью не менее 60Вт. Диапазон выходных напряжений зависит от напряжения вторичной обмотки трансформатора, поэтому стабилизатор запитывается от источника напряжением не менее 35В. Для визуального контроля регулировки выходного напряжения можно применить, например, готовый цифровой вольтметр SVH001, который будет находиться на лицевой части корпуса. Готовый источник питания можно применить в режиме стабилизатора тока...
