Декодер протоколов | Часть первая I2C сниффер

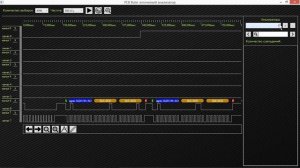

В этой конструкции 8 каналов. Под них в микроконтроллере задействованы порты PA0-PA7. Максимальная частота выборки – 8 МГц. Максимальная частота входного сигнала – 2 МГц. Максимальное количество выборок на канал – 4096. Вот здесь нужно отметить, что логический анализатор это железо & ПО для захвата сигнала и его последующего исследования, измерения, анализа интерфейсов. Оболочка для ПК позволяет после захвата проанализировать сигналы на всех 8 каналах. Измерить их частоту сигнала, период и длительность импульсов. Подсчитать количество фронтов в выделенном участке, длительность этого участка. А если присосаться к последовательному I2C интерфейсу и активировать анализатор, то будут автоматически расшифрованы все компоненты I2C подкрашены и обозначены в удобном для анализа виде. ►► Прошивка DFU, софт и скетч Arduino◄◄ ►► Исходники IAR project◄◄ ►► Исходники VS project◄◄ ►► Весь проект на github◄◄ ►► PCB Ruler IIa ◄◄ ►► Сделать самому PCB Ruler IIa ◄◄ ►► Электронные войска◄◄ ►► Электронные войска kicad◄◄ Вопросы и предложения Мы в соцсетях. Там может быть больше: #чипидип
