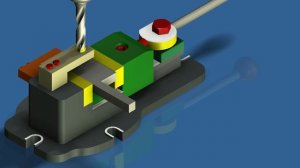

Мастерская. Эксцентриковый зажим сверлильного станка.

Аватар автора
СтройИнсайдер
Самодельный эксцентрик для сверлильного станка сварен из пластины 4 х 20 х 100 и "ролика" выточенного из прута Ф 24 мм. Ширина диска ролика - 6 мм, расстояние между дисками - 7 мм. Для сохранения положения боковин эксцентрика во время сварки деталь выточена в виде двух дисков, соединенных общей осью, которая удалена после сварки деталей. Ось эксцентрика - пруток Ф 6 мм. Эксцентриситет оси составляет 3 мм.
