Урок 17. Как работает Интегрирующая и Дифференцирующая RC-цепь Самое понятное объяснение

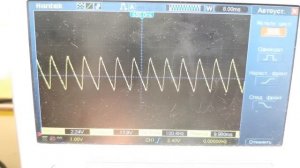

Как работает интегрирующая и дифференцирующая RC-цепь | Самое понятное объяснение Объясняется, как работает интегрирующая и дифференцирующая RC-цепь на реальных примерах. Такие RC-цепи занимают особое место в электрических цепях. Часто они образуют паразитные связи, тогда от них всяческие пытаются избавится или свести к минимуму их воздействие. Однако в большинстве случаев они имеют очень полезное практическое применение. Дифференцирующая RC-цепь используется для фильтрации сигналов высоких частот, то есть она пропускает сигналы высокой частоты и срезает сигналы низкой частоты. Поэтому дифференцирующую RC-цепь еще называют фильтром высоких частот ФВЧ. На входе ФВЧ устанавливается конденсатор, а выходной сигнал снимается с резистора. Интегрирующая RC-цепь работает наоборот – пропускает преимущественно сигналы низкой частоты и снижает уровень сигналов высокой частоты. Поэтому интегрирующую RC-цепь относят к фильтру низких частот ФНЧ. В сложных электрических схемах одновременно протекают переменные и постоянные токи. Для нормальной работы определенного электронного узла нужно, чтобы через него протекал либо чисто постоянных ток, либо чисто переменный ток. С целью отделения постоянного тока от переменного применяется интегрирующая RC-цепь, а для выделения только переменного тока используют дифференцирующую RC-цепь.
