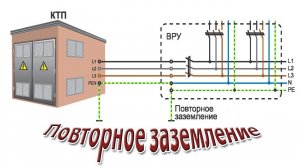

Повторное заземление в системе TN-C-S. Разбираемся в основных противоречиях

TN-C-S - это самая распространенная система заземления, входящая в группу TN. TN - это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали. C-S означает, что система вобрала в себя на определенных участках особенности организации как системы TN-C, так и TN-S. То есть когда в TN-C-S функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания, то здесь можно говорить о TN-C. При подключении же электроустановок происходит разделение PEN на PE (нулевой защитный проводник) и N (нулевой рабочий проводник) - эта часть уже не что иное как TN-S. На данном этапе особых проблем в понимании работы системы TN-C-S нет. Неразбериха получается, когда переходят к вопросу повторного заземления PEN проводника, которое, между прочим, можно не делать в «населенной местности с одно- и двухэтажной застройкой» (то есть на вводе в частный дом, и в основном об этом и будет идти речь в публикации). Сразу отметим, что повторное заземление, выполненное при разделении PEN проводника в системе TN-C-S частного дома - это нужное мероприятие. Но вопрос не в этом. К сожалению многие попросту не понимают в чем смысл повторного заземления, к чему оно относится и для чего нужно. Во многих обзорах постоянно муссируются какие-то требования ПУЭ, идут споры 10 или 30 Ом, неверно трактуются и берутся выборочные пункты ПУЭ. Поэтому постараемся...
