Ограничение предельного тока через нагрузку

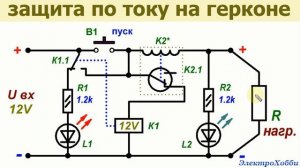

* Одним их методов защиты электронной нагрузки является ограничение предельного тока через нее. Даже при наличии короткого замыкания в цепи нагрузки ток не сможет превысить заданный уровень и повредить нагрузку. Схема простейшего ограничителя тока выполнена на полевом транзисторе, которая фактически называется стабилизатором тока. Ток нагрузки при использовании такого ограничитель не сможет превысить начальный ток стока полевого транзистора. Величина тока задается подбором типа транзистора. Увеличить значения тока можно параллельным включением нескольких транзисторов. В ограничителях тока нагрузки используются так же биполярные транзисторы. Принцип работы такого устройства на примере одной из схем с применением двух биполярных транзисторов. Входное напряжение через резистор R1 поступает на базу транзистора VT1, и открывает его. Транзистор переходит в режим насыщения, основная часть входного напряжения поступает на выход. При токе, меньшем порогового, транзистор VT2 закрыт, и светодиод не горит. Резистор R3 является датчиком тока. Как только падение напряжения на нем превысит порог открывания транзистора VT2, он откроется, включит светодиод, а транзистор VT1, наоборот, частично закроется, и ток через нагрузку ограничится.
