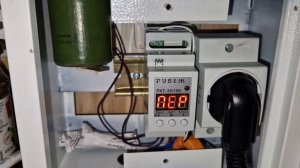

Включение компрессора холодильника с реле плавного пуска.

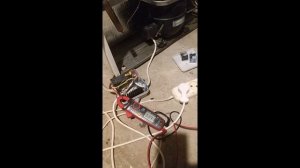

(Плата управления инвертором холодильника up W10186719 для Whirpool заменяет W10285954 WPW10285954 AP6030712 PS11765768 EAP11765768 PD) Если ссылка ведет не на тот продукт, который Вы искали, воспользуйтесь поиском по сайту! Использовано реле XS-12/D3 12(12)250~ 5E4. Морозильная камера с одним компрессором и подачей напряжения на пусковую обмотку через термистор. Реле подключено следующим образом: в провод управления включением компрессора от термовыключателя включено реле плавного пуска (контакт А), выход реле плавного пуска (контакт В) подключается к контакту подачи питания пускового реле на компрессоре. Вывод (контакт С) реле пл.пуска подключен к клемме "N" в распределительной коробке. В момент пуска не происходит пикового потребеления тока большой величины, что позволяет использовать инвертор 12-220 для подключения морозильной камеры в случаях отключения сетевого напряжения. ВНИМАНИЕ: 1.Следует иметь в виду особенность данной схемы, т.к. при отключении компрессора необходимо соблюдать интервал не менее 3 минут, обеспечивающий охлаждение термистора (позистора) в пусковом реле и "разгрузки" нагнетательной части компрессора, во избежание незапусков и срабатывания теплового (защитного) реле. 2.Компрессоры с подклинивающими роторами могут не успевать запускаться из-за выхода термистора на режим отключения пусковой обмотки до момента устойчивого вращения ротора компрессора. 3.Работоспособность схемы следует проверять в каждом случае индивидуально! В данном случае всё без...
