Использование инструмента Выдавливание тонкостенных элементов в КОМПАС-3D

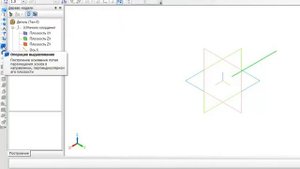

Теоретическая часть Тонкостенный элемент - это конструктивный элемент с постоянной толщиной стенки, создаваемый путём выдавливания контура. Основные параметры инструмента: - Направление выдавливания: - В прямом направлении - В обратном направлении - В двух направлениях - Толщина стенки: - Наружу - Внутрь - Два направления Пошаговая инструкция: 1. Создание эскиза: - Создайте новый эскиз на выбранной плоскости - Начертите замкнутый контур будущего элемента 2. Применение инструмента: - Выйдите из режима эскиза - Нажмите кнопку `Операция выдавливания` на панели инструментов - В появившемся окне установите флажок `Тонкая стенка` 3. Настройка параметров: - Укажите расстояние выдавливания - Выберите тип построения тонкой стенки - Задайте толщину стенки - При необходимости укажите угол уклона 4. Завершение операции: - Проверьте правильность настроек в дереве модели - Нажмите кнопку `✓` для подтверждения операции Практические рекомендации: - Перед созданием тонкостенного элемента убедитесь, что контур эскиза замкнут - Оптимальная толщина стенки зависит от общих размеров детали - Используйте предварительный просмотр для контроля результата - При создании сложных форм рекомендуется разбивать построение на несколько операций Частые ошибки: - Незамкнутый контур эскиза - Слишком большая толщина стенки относительно габаритов - Неправильный выбор направления построения стенки - Пересечение стенок при сложной геометрии...
