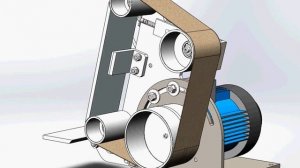

Как сделать гриндер без токарки Размеры Чертежи Нюансы

Гриндер рассчитан на широкую длинную ленту 70 х 1250 мм, которая будет служить долго без замены (медленный износ). В конструкции использовал ТОЛЬКО ЛЕГКОДОСТУПНЫЕ МАТЕРИАЛЫ: обрезки профильной трубы, дешевые 201-е подшипники, копеечные серьги рессоры от «Газели» и пружинка колодок тоже от нее, полипропиленовые муфты и обрезки пластиковых труб. Как сделать гриндер в домашних условиях. Чертежи, размеры, этапы изготовления и сборки можно посмотреть по разделам: Рама (станина): 01:55 Консоль (кронштейн ведомых роликов): 02:15 Ведущий ролик (вал): 03:14 Натяжной ролик, прокатной (ведомый) ролик: 06:45 Рычаг натяжения ленты (кронштейн натяжного ролика) с устройством изменения положения ленты: 08:59 Подручник (стол гриндера): 11:12 Прижимная пластина (упор): 11:42 Чтобы сохранить схемы гриндера для работы, можно поставить видео на паузу и сфотографировать экран, или сделать скриншот и распечатать его. Межосевые расстояния и крепление мотора не давал специально, они у всех будут разные. Гриндер с мотором (двигателем) от стиральной машины (стиралки). Валы ведомых роликов – шпилька М 12. Для консоли был использован трубогиб, но держатель роликов не обязательно должен быть изогнутым. Его можно сварить из двух кусков трубы, а можно оставить вообще прямым. Ведущий ролик изготовлен из фанеры. Ведомые ролики – из полипропиленовых муфт диаметром 32 мм. Мотор – от советской стиралки «Чайка», от центрифуги. В будущем поставлю мотор мощнее (и намного, конструкция позволяет), об этом будет...
