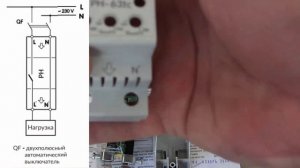

Реле Напряжения РН-63tc. Схема подключения, настройки и тестирование реле напряжения.

В учебном видео тестирую новое однофазное реле контроля напряжения РН-63tc от Новатек-Электро. У меня в руках РН-63 tc. Посмотрим, как оно устроено. Разбирается легко. Первое, что бросается в глаза – это огромное реле, практически - контактор. Первый раз вижу такое мощное реле в реле напряжения. Номинальный ток – 80 ампер. Если учесть, что сам прибор рассчитан на 63 ампера, мы имеем большой запас по току. Фазный проводник идет от этого зажима, заходит в реле на контакт, и выходит к этому зажиму. Нулевой проводник - непрерывный. К нему есть присоединения. Этот проводок берет ноль для питания самого устройства. А здесь размещен термодатчик. Буквы ТС в названии прибора и означают, что у прибора есть контроль температуры всех клеммных зажимов. Так как шинка непрерывная, для нее достаточно одного датчика. А на фазных зажимах еще два термодатчика. Вот один, а вот второй. На обратной стороне лицевой платы расположен микроконтроллер. С лицевой стороны цифровой индикатор и элементы для выставления всех уставок реле. Клеммные зажимы достаточно большие и мощные, рассчитанные на толстые провода. У меня есть еще такое же реле, только на 40 ампер. Давайте сравним их устройство. К моему удивлению, в нем установлено такое же мощное реле на 80 ампер! Запас по мощности – духкратный! Как видим, производитель не поскупился на надежность, недаром у этих приборов гарантийный срок – 10 лет. По внешнему виду они почти не отличаются. Видимо – разница в программном обеспечении. Для тестирования у...
