Терморегулятор MH1210W. Подробная инструкция

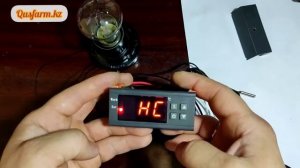

В данном видео я расскажу об основных характеристиках, настройках и подключении терморегулятора MH1210W. В комплекте идет терморегулятор, термопара и инструкция на английском языке. Основные кнопки: Power - это включение выключение устройства. S - это выбор заданной температуры и настройки кода. При коротком нажатии высвечивается заданная нами температура и здесь же можно ее изменить. При удержании кнопки на 3 секунды мы выходим в настройки.И кнопками вверх вниз выбираем настройку. Меню настройки: HC - (H - нагрев, С - охлаждение); d - отклонение от заданной температуры; LS - нижнее значение значение измеряемой температуры, по умолчанию стоит -50; HS - верхнее значение измеряемой температуры, по умолчанию стоит +110; PU - задержка перед включением от 0 до 90 минут; CA - калибровка датчика температуры от -10 градусов до +10; AT - таймер задержки выключения в минутах. Если зажать кнопку вниз на 7 секунд можно заблокировать выставленные нами настройки, загорится OFF, для разблокировки делаем тоже самое пока не загорится ON. Три буквы L на табло означают обрыв термопары. Подключение к клемам: 1 и 4 - подключение нагрузки; 2 и 3 - подключение перемычки; 3 и 4 - подключение питания. Схема подключения через реле RSS-xxAA =============================================================================== ===============================================================================
