Простые устройства на микросхеме К155ЛА3

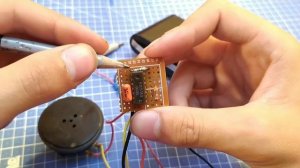

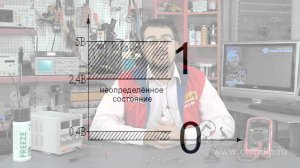

* В радиолюбительской практике часто применяются цифровые интегральные микросхемы, устройства собранные на них не требуют налаживания, и получаются весьма простыми. Особой популярностью пользуются микросхемы серии К155, выполненные на основе транзисторно-транзисторной логики (ТТЛ). В этой серии есть элементы И-НЕ, триггеры, счетчики, дешифраторы, запоминающие устройства и многое другое. Простая схема звукового генератора, который можно использовать в качестве электронного звонка построена на микросхеме К155ЛА3. Устройство выполнено на двух логических элементах 2И-НЕ по принципу мультивибратора. Частота сигнала определяется конденсаторами С1, С2 и резисторами R1, R2, которыми подбирают необходимую тональность. В качестве звукового излучателя -- динамическая головка сопротивлением не менее 4х Ом. Вторая схема -- индикатор состояния выходного напряжения источника питания. Индикатор состоит из двух каналов -- первый на элементе D.1.1; второй на элементах D1.2, D1.3. Первый канал настроен так, что при входном напряжении более 5В на элемент D1.1 с резистора R1 поступает уровень логической "1", при этом на выходе будет логический "0", загорится светодиод HL1. При входном напряжении менее 4.75В на втором канале элемента D1.3 будет логический "0", о чем просигнализирует светодиод HL3. Если же на выходе элементов D1.1 и D1.3 -- логическая "1", т.е. напряжение соответствует норме, засветится светодиод HL2.
