Колонки на базе 25ГДН3-4 (с рупорком) + 3ГД2

Аватар автора
Хитрые Советы

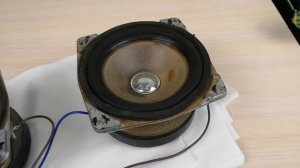

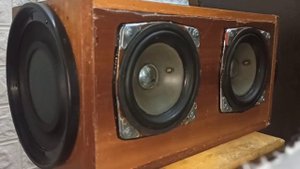

Акустическая система из корпусов фронтальных колонок F&D (SVEN) IHOO-IR, вместо родных динамиков , после увеличения посадочных мест были вставлены динамики советского производства 25ГДН-3-4 в котором вместо пылезащитного колпачка установлен рупорок (Визер) от 10ГДШ-1-4 для расширения диапазона в область высоких частот и поднятия звукового давления в области 4000-8000Гц, что дало более чистое и прозрачное звучание и лучшую детализацию в этой области частот, а также применена пищалка 3ГД2 (с шелковым куполом). Из 25ГДН-3-4 получился этакий широкополосник с частотой до 14000Гц, он подключен на прямую, а ВЧ 3ГД2 через фильтр 1го порядка плёночный конденсатор 1мкФ, что позволило сделать срез частот ниже 10000Гц с падением амплитуды в 6дБ/окт. Внутренний объём АС 7,5дм³, из звукопоглащателя - задняя стенка обклеена губками для мытья посуды в шахматном порядке, ФИ удленнен и настроен на 52Гц. Получаем почти ровную середину и на 3-5 дБ приподнятую но ровную АЧХ в районе 9000-16000Гц. Усилитель в корпусе от Микробов, самодельный на TDA8947J (2 мостовых канала на пониженном питании 15В, выпрямитель 35000мкФ, Р.вых.~8Ватт, темброблок пассивный 3порядка на плёнке. В дальнейшем придавить 3ГД2 до уровня СЧ и дособирать АС на базе 4А32 в ЗЯ 56л.+ 6ГД13 и снять видео)) но они в другом городе (
