#49 задача: Выбор режима работы устройства.

Аватар автора
Лашко Алексей | Qt | Qml | C/C++| Тренер

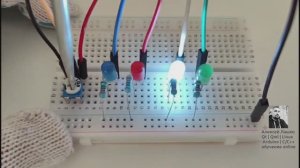

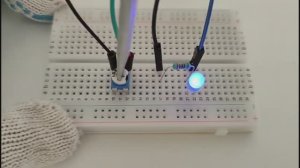

Rutube ответ: 49. Выбор режима работы устройства. Создайте схему, которая включает в себя: - кнопку; - потенциометр (или фоторезистор, далее - "датчик"); - 2 светодиода (синий - пин 9 и зеленый - пин 8). По нажатию кнопки происходит выбор режимов работы устройства, а именно: - Режим 0: устройство не выполняет никаких действий, кроме ожидания нажатия кнопки. - Режим 1: включает только зелёный светодиод постоянно на максимальном уровне яркости. При выходе из режима 1 - он выключается. - Режим 2: получение "сырых" данных от датчика. Используйте Serial для вывода в монитор порта полученных данных каждые 100 мс. Используйте синий светодиод для индикации процесса (миганием каждые 50 мс), но яркость не более 5. - Режим 3: математические расчёты с данными, полученными в режиме 2, например, умножение на 2. Используйте String для формирования строки следующего формата: 3_btn: Send data from sensor : 1458 units где 1458 - итоговый результат после математических операций над сырыми данными. Эта строка состоит четырёх подстрок. Отправляйте эти данные в монитор порта каждые 100 мс. При этом должна быть световая индикация процесса (мигания каждые 50 мс), синим светодиодом, но яркость не более 50 и зеленым с максимальной яркостью. - Режим 4: режим сброса всех переменных и состояний светодиодов на начальные. При каждом нажатии кнопки увеличивайте счётчик нажатий. Если счётчик нажатий достигнет определённого значения (например 1), устройство работает в режиме 1 и...
