Регулируемый источник питания на микросхеме LM350

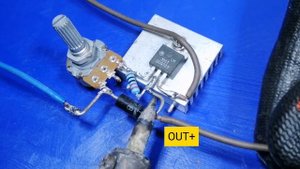

* Регулируемый источник питания выполнен по простой схеме с применением линейного стабилизатора LM350. Линейный регулятор напряжения LM350 осуществляет регулировку напряжения в диапазоне от 1.2В до 33В при максимальном входном напряжении 35В, и способен обеспечить нагрузку максимальным током 3А. Типовая схема включения регулируемого стабилизатора ограничена количеством внешних компонентов, и содержит всего четыре конденсатора по входу и выходу, включая два резистора, образующих делитель напряжения. Переменным резистором регулируют напряжение на выходе устройства. Внутренняя структура прибора содержит источник опорного напряжения, схему защиту от короткого замыкания на выходе, и мощный составной транзистор, который обеспечивает нагрузку максимальным током. С целью предотвращения перегрева микросхемы при работе с максимальным током, прибор устанавливают на соответствующий теплоотвод. Диапазон регулировки напряжения зависит от напряжения, подаваемого на вход микросхемы, и не должно превышать 35В. Диодный мост рассчитывается на рабочий ток не менее 5А, и допустимое напряжение не менее 50В.
