SOLIDWORKS Simulation. Консольная Балка Расчет на Прочность Статический Анализ | Роман Саляхутдинов

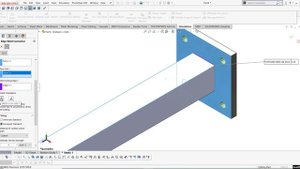

Видео. Прочностной расчет детали: Сегодня я подготовил новое видео. В нем я покажу, как выполнить статический анализ консольной балки в SolidWorks Simulation. Сначала создадим консольную балку. Так как сортаменты профилей и проката в SolidWorks есть не у всех в библиотеках, то мы создадим трубу квадратного сечения с размерами 40х40х4. Далее добавим пластину толщиной 10 мм – консольная балка готова. Добавим пакет SolidWorks Simulation в панель задач. Затем создадим новое исследование, тип – статический анализ. Зададим материал нашей детали, выберем простая углеродистая сталь. Далее выполним установку крепления, зафиксируем грань пластины, относительно которой будет происходить её деформирование. Зададим внешнюю нагрузку, добавим две силы 1000Н и 500Н. Выполним запуск расчета. В процессе будет создана сетка и выполнен расчет, длительность которого зависит от сложности детали и количества конечных элементов. Выполним анализ результатов: Напряжение, Перемещение и Деформация. Подробности смотрите в видео. #расчёты
