07 СПРУТ ТП Техпроцесс за 10 минут

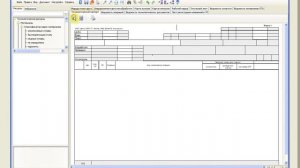

В данном ролике будет показано проектирование переходов точения цилиндра, фаски и отрезки. Выберем элемент формы цилиндр полуоткрытый, зададим параметры элемента. Укажем длину точения с учетом припуска на отрезку. Выбираем инструмент и задаем длину чернового прохода без учета длины врезания. Появляется окно с результатами расчета. Нажимаем кнопку «ОК» и данные попадают в маршрутную карту. Далее выбираем элемент формы фаска и задаем её параметры. Выбираем инструмент и получаем результаты расчета. Нажимаем кнопку «ОК» и данные попадают в маршрутную карту. Далее проектируем переход отрезки. Выбираем элемент формы торец габаритный с отверстием. Указываем его параметры. Выбираем переход отрезать. Выбираем инструмент и указываем шероховатость после отрезки. В окне результатов нажимаем «ОК». Данные попадают в МК. В следующем ролике будет показано проектирование переходов сверления, зенковки и фрезерования контура.
