Самодельный КПЕ типа Бабочка

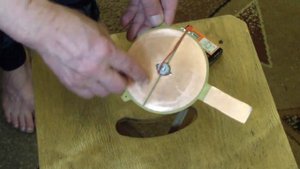

* Обычная конструкция конденсатора переменной емкости требует изоляции выводов ротора и статора от корпуса и регулировочной ручки, так как в противном случае, влияние рук на емкость конденсатора будет приводить к расстройке контура, в котором работает этот конденсатор. Для решения этой проблемы существует конструкция конденсатора, в которой ротор двигается на небольшом расстоянии от двух статоров. При этом выводы сделаны только от статоров и, соответственно, ось ротора может быть металлической и не изолированной от пользователя, т.к. ротор электрически развязан со схемой, в которую включен наш конденсатор. Для того чтобы сделать такой конденсатор, нам понадобится пластинка изолятора для основания, металлическая стойка или винт для оси, две прямоугольные металлические пластинки или фольга для статоров и одна ромбовидная пластинка для ротора. Для повышения жесткости ротора, в том случае, если он выполнен из очень тонкого металла, можно произвести отбортовку краев, то есть отогнуть их, сложив вдвое. Для сборки конденсатора, привинтите или приклейте статорные пластины к основанию, и сделайте выводы статоров, закрепив винтами провода к пластинам основания. Ромбический ротор должен поворачиваться между статорами так, чтобы в перпендикулярном положении не пересекается со статорами. Для конденсатора малой емкости ротор отделяется от статора воздушным промежутком, образованным при помощи шайбы-диэлектрика на оси. Для увеличения емкости конденсатора, можно заменить воздушный...
