Приёмник прямого усиления Юнга по схеме В. Рубцова с УВЧ с улучшенной симметрией

Аватар автора
Ремонтный Разбор

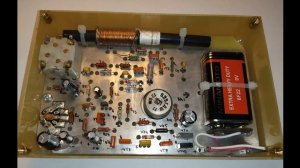

За основу взята схема из Радио №10, 2017, стр. 54 (Радиоприёмник прямого усиления СВ-диапазона В. Рубцов). Что примечательного в этой схеме, то первое, что бросается в глаза - правильное применение истокового повторителя со стока и истока которого снимается сигнал в противофазе, что обеспечивает взаимогашение импульсных помех, в отличии от схем с общим стоком, или истоком. Далее противофазные сигналы усиливаются симметричным усилителем, и в двухтактном детекторе умножаются на два, как по уровню сигнала, так и по частоте детектирования, что хорошо для подавления самовозбуждения. Автор рекомендовал подбирать кт315 и кт361 равные по h21 (оно и логично). При огромном количестве этих «народных» транзисторов у меня такой возможности не оказалось. КТ315 ниже 150 (h21), а КТ361 выше 80 не нашёл. Потому ставил те, что покрасивее. Не смотря на то, что печатная плата была «слепо» разведена под оригинальную схему Рубцова, УВЧ у меня не заработал (при Uпит.9 вольт), как в железе, так и в симуляторе. Виной тому низкий Ку (h21) КТ361. Транзисторы с большим Ку типа КТ3102 (07) в этой схеме мне применять было лень, как и диоды Д311, потому пересчитал номиналы под используемые детали. Всё это хозяйство я втулил в маленький корпус с небольшой площадью под электронные компоненты, поэтому использовать его без экранирования КПЕ, входной цепи и детектора невозможно. R101 нужен для устранения резонансов катушки МА с КП302 в верхних участках диапазонов (описано В.Т. Поляковым в книге «Простые...
