Как начертить дом в Автокад. Часть 2

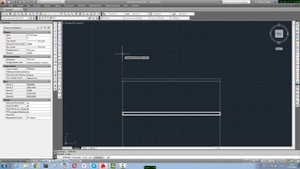

Перед тем, как начертить дом в Автокаде, нужно внимательно изучить исходные чертежи и планы, которые должны быть при необходимости отсканированы с бумажных вариантов. Они послужат основой всего будущего чертежа, и из них нужно в Фотошопе вырезать нужные участки, чтобы можно было их вставлять в Автокад в качестве подложки. После вставки исходника на отдельный слой его нужно отмасштабировать таким образом, чтобы указанные размеры в точности совпадали с линейкой Автокада. То есть, если на чертеже указано расстояние между углами дома в 6000 мм, то при измерении линейкой оно должно быть именно таким. На этом подготовительная часть проблемы, как начертить дом в Автокад, закончена. Затем на отдельном слое с помощью полилиний просто обводятся нужные элементы, создаются контуры и потом из них можно методом выдавливания получить стены, а в них сделать проемы для окон и дверей. Подложка на этом этапе уже не нужна. Более сложно может оказаться создать модель крыши, из-за ее сложной конфигурации, это часть 2 всей работы, после создания стен. В видеоуроке показано, как происходит вычерчивание отдельных частей дома с использованием подложки, а затем их совмещение на модели. Это часть 2 из цикла уроков, где создается модель дома с крышей нестандартной формы.
