EyePoint P10 от ЦИФ МГУ: демонстрация сканирования платы и распознавания элементов

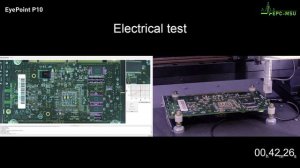

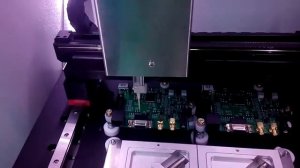

Каким образом роботизированный сигнатурный анализатор EyePoint P10 сканирует плату и распознает электронные компоненты? Ход работы: Поместите эталонную плату в EyePoint P10, поместите щуп на "землю" печатной платы и нажмите кнопку "Пуск". Следующие действия EyePoint P10 выполняет автоматически: 1) Делает фотографию платы высокого разрешения 2) Распознает электронные компоненты на печатной плате 3) Определяет распиновку 4) Получает сигнатуру (уникальные вольт-амперные характеристики) каждого выхода каждого электронного компонента с помощью летающего щупа 5) Сохраняет сигнатуру эталонной платы в файл Далее поместите тестируемую плату в EyePoint P10. Это может быть неисправный образец из той же серии, что и эталонная печатная плата, или плата, возвращенная вашим клиентом как дефектная, или даже та же самая плата после нескольких лет эксплуатации. Переведите EyePoint P10 в режим устранение неполадок и нажмите "Старт". Через 5-30 минут, в зависимости от размера платы, EyePoint P10 выдаст вам исчерпывающий отчет и точно укажет дефектные электронные компоненты. EyePoint P10 by EPC MSU: board scanning and elements recognition demonstration How does EyePoint P10 scan the board and detect the elements? You should take a few simple steps. Place the reference board into EyePoint P10, place the probe on the PCB&ground and press "Start". EyePoint P10 will do following actions automatically: 1) Take a composite high-resolution photo 2) Detect electronic components on PCB 3...
