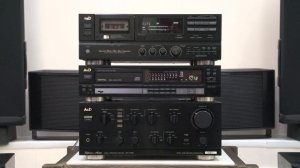

A&D DA-U7000 ￥89,800(1988年頃)

A&D DA-U7000 ￥89,800(1988年頃) Интегральный усилитель с цифровым входом. В качестве меры противодействия цифровому шуму мы разработали структуру цифрового шумоподавления и внедрили ее в DA-U7000. Активная цепь PLL принимается как цифровая цепь. Входной цифровой сигнал демодулируется перед подачей на цифро-аналоговый преобразователь и синхронизируется с цифро-аналоговым преобразователем. Для этого используются схемы ФАПЧ и кварцевые генераторы, но у каждого из них есть свои сильные и слабые стороны. Схема ФАПЧ уступает по температурным характеристикам следовательно, при синхронизации в широком диапазоне он имеет недостаток, заключающийся в вероятности возникновения синхронизации. Кроме того, хотя точная синхронизация может быть достигнута с кварцевым генератором, напротив, он перекрывается с колебаниями ФАПЧ и становится мощным источником цифрового шума, который отрицательно влияет на аналоговую часть. В активной схеме ФАПЧ, используемой в DA-U7000, сначала использовался кварцевый генератор. После синхронизации с цифровым сигналом и блокировки работа останавливается, и схема ФАПЧ надежно удерживает ее. Кроме того, схема ФАПЧ объединена в одну микросхему вместе с ГУН (генератором управления напряжением), а температурная характеристика улучшена, а ненужное излучение подавлено. Кроме того, предотвращается генерация дополнительного цифрового шума за счет остановки ненужной цифровой схемы во время ввода аналогового сигнала. Цифро-аналоговый преобразователь принял цифро-аналоговый...
