Строгальная машина СО-97А.mp4

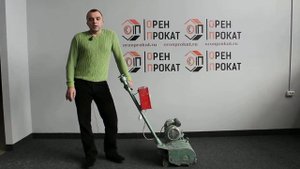

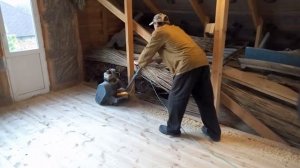

Строгальная машина СО-97А, передвигаемая на колесах по обрабатываемой поверхности оператором вручную, предназначена для строжки полов больших площадей. Строжку полов непосредственно у стен, на участках небольшой площади и в труднодоступных местах осуществляют ручными электрическими рубанками. Широкое применение получили строгальные машины СО-97А. Строгальная машина СО-97А для строжки деревянных полов состоит из корпуса, ножевого барабана, электродвигателя, клиноременной передачи, узла управления, ходовых колес и вентилятора. Рабочим органом машины служит ножевой барабан, приводимый во вращение от асинхронного трехфазного электродвигателя на напряжение 380В или 220В через клиноременную передачу. На цилиндрической поверхности барабана строгальной машины СО-97А имеются три продольных паза, в которых с помощью сухарей и винтов закреплены сменные плоские ножи. Возвышение режущих кромок ножей относительно поверхности барабана не превышает 3 мм. Барабан Строгальной машины тщательно сбалансирован во избежание вибрации при вращении и установлен внутри корпуса машины так, что может обрабатывать полы в непосредственной близости от стен. Натяжение клинового ремня регулируется винтом. Для отвода стружки из зоны строгания на валу барабана Строгальной машины СО-97А установлен вентилятор, создающий воздушный поток, которым стружка отводится через отверстие, расположенное в задней части корпуса. Машина опирается на передний ролик и задние колеса. Узел управления имеет стойку с рукоятками для...
