nanoCAD СПДС | Демонстрация работы таблиц, универсальных маркеров и параметрических объектов

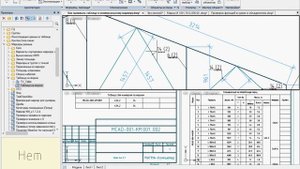

В примере просто демонстрация возможностей совместной работы таблиц, "универсальных маркеров" и параметрических объектов при решении прикладной задачи. 00:03 Вставляем из баз универсальный маркер обозначения отправочной марки 00:06 Если нужно, то задаём свойства марки для последующего использования. В данном ролике никак не используются дополнительные поля кроме полей Marka и Номер 00:19 Вставляем в чертеж универсальный маркер «Позиция КМД (Пример)» 00:20 В «нотификаторе» видим подсказку, что нам последовательно нужно указать объект «Отправочная марка» и параметрический объект. Объект, в обязательном порядке, должен иметь свойства использованные в Универсальном маркере «Позиция КМД (Пример)» как «Взять с объекта» 00:26 Последовательно размещаем на чертеже нужные «позиции» с обязательной привязкой в указанном порядке 00:41 Проверяем совместную работу. При редактировании длины профиля его значения передаются в универсальный маркер, а таблица автоматически пересчитывает значения в нужно м разделе группировки 0:51 Переходим в другой, готовый файл 01:00 Используя команду spconstraint - Управление зависимостями, при необходимости имеем возможность связать параметры объекта «Двутавр ГОСТ 26020-83». Например Длина «L», Высота полки и другие. Команда spRefShow всегда позволит на визуально посмотреть, какие объекты связаны и по каким параметрам 01:20 Изменяя высоту «Двутавра» мы автоматически меняем высоту «зависимого объекта», что сразу отражается в нашей «Отправочной...
