Фрезеровка граней гаек

Аватар автора
Детали и Технологии

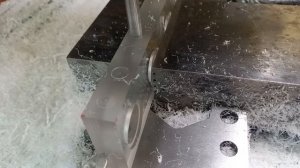

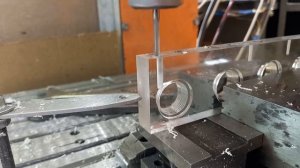

Материал — латунь ЛС 59 Заготовки гаек были получены на токарном станке. Грани фрезеруются на универсально-фрезерном станке: 1) фрезеровка первой грани; 2) установив пластину с углом 120 градусов и прижимая к ней заготовку гранью, полученной на предыдущем шаге, получаем еще по две грани на заготовке; 3) устанавливая заготовку поочередно каждой имеющейся гранью на горизонтальную поверхность получаем противолежащие грани (оставшиеся).
