Применение триггеров, манчестерское кодирование

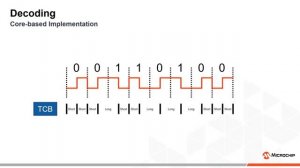

* При передаче сигналов на большие расстояния, в частности, в локальных сетях широко используется Манчестерский код (или код Манчестер-II).Суть манчестерского кодирования заключается в следующем. Входной сигнал представляет собой последовательность бит равной длительности. В каждом такте передается один бит информации. Манчестерский код заменяет единичный информационный бит на отрицательный переход в центре битового интервала, а нулевой информационный бит — на положительный переход в центре битового интервала. Таким образом, в центре каждого битового интервала сигнала в манчестерском коде обязательно имеется положительный или отрицательный фронт, который может быть использован приемником этого сигнала для синхронизации приема каждого информационного бита. Поэтому манчестерский код называется самосинхронизирующимся кодом.Шифратор манчестерского кода включает в себя элемент Исключающее ИЛИ, который, собственно, и производит кодирование, а также три триггера для синхронизации. Один триггер работает в счетном режиме, деля частоту тактового сигнала в два раза. Второй триггер синхронизирует входной информационный сигнал с тактовым сигналом половинной частоты. Наконец, последний, третий триггер синхронизирует выходной сигнал для устранения в нем паразитных коротких импульсов в моменты изменения входного сигнала. Он фиксирует выходной сигнал элемента Исключающее ИЛИ (уже готовый манчестерский код) через четверть периода после изменения входного сигнала.
