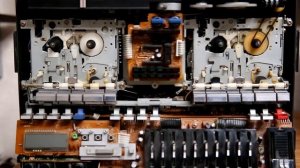

Sharp GF- 800 H/Е - имеет систему шумопонижения Dolby, без часы/таймер. Sharp GF- 800 Z - имеет часы/таймер, но без системы Dolby. В руководстве (мануал) есть принципиальная схема. Для настройки магнитофона необходимо воспользоваться тестовой кассетой (МТТ) и измерительными приборами (осциллограф, милливольтметр, частотомер). Регулировка скорости кассет "нормал" - тестовая кассета МТТ-111, частота 2970 Гц, переменный резистор VR 501 для левой деки и VR 502 для правой деки. Мастера советуют установить скорость по частоте 3000 Гц. Регулировка скорости "ускоренная" - кассета МТТ-118, частота 1980 Гц, регулировка VR 503 для левой деки и VR 504 для правой деки. Регулировочные резисторы находятся под правым ЛПМ. в Шарп 800Н, а Шарп 800Z немного по-другому. Регулировка "азимута" магнитных головок - кассета МТТ-113/113С/114, частоты 6,3/8/10 Кгц, -10 dB, регулировка производится винтами на магнитной головке. Настройки уровня звука деки - кассета МТТ-150, частота 400 Гц, 0 db, регулировка VR 101 и VR 102 для левой деки и VR 103 и VR 104 для правой деки. Линейный выход 580 mV. Регулировка уровня записи - кассета МТТ-502, частота 400 Гц, - 14 dB (1 V= 0 dB) Подстроечные резисторы находятся под левым ЛПМ. Для доступа к регулировочным резисторам необходимо снять переднюю крышку, открутить 7 длинных винтов на задней стенке магнитофона (4 сверху и 3 снизу). Резисторы VR 101, 102, 103, 104, 307, 308, 503, 501, 502, 504 расположены слева направо под левым и правым ЛПМ. Для Радио и системы...
