Подключение Реле Напряжения в электрическом щите. Установка и настройка реле напряжения РН 63tc.

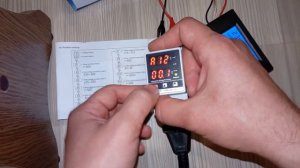

В учебном фильме рассказываю, как самостоятельно подключить реле напряжения в квартирном электрощите. В щит входят проводники: фазный, нулевой провод и заземляющий. Фаза через вводной автоматический выключатель идет на дифференциальный автомат, а дальше – распределяется по группам через соответствующие автоматические выключатели. Кросс-модуль с нулевой шинкой.Один из отходящих кабелей подключен к шинке заземления, к одному из автоматических выключателей и к нулевой шинке. Реле напряжения мы подключим между вводным выключателем и дифавтоматом. И оно будет защищать от изменений напряжения всю нагрузку, которая будет за ним. Итак, реле подключено. Нулевой проводник проходит через вводной автомат, далее, подключен в соответствии с маркировкой на реле, и дальше идет на дифавтомат. Точно так же и фазный проводник проходит от вводного автомата , через контакт реле напряжения, и далее на дифавтомат. Подаю напряжение. Отсчитывается выдержка времени автоматического повторного включения, которая устанавливается вот этим регулятором. Контакт замкнулся, сейсас на дисплее реле текущее напряжение на входных зажимах. Этим регулятором я могу установить уставку срабатывания по минимальному напряжению. Как только я начинаю вращать регулятор, отображается значение уставки. Через несколько секунд прибор сам запоминает значение и выходит на обычные показания. А этим регулятором устанавливается уставка срабатывания по максимальному напряжению. Алгоритм такой же. При нажатии на эту кнопочку на...
