Дымогенератор своими руками.Обзор.

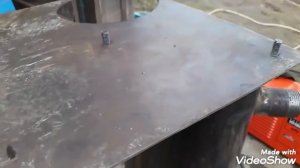

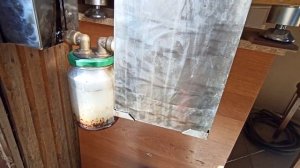

Дымогенератор состоит из камеры горения охладителя и узла эжектора. Камера горения сделана из профильной трубы 100*100 длиной 600мм. В нижней и верхней части трубы приварены уголки 15*15 мм толщиной 1,5 мм . Для установки задвижек. От низа профильной трубы на расстоянии 70 мм сделаны прорези под колосниковую решетку. Колосниковая решетка и задвижки изготовлены из листового железа толщиной 4 мм. На расстоянии 125 мм от низа трубы просверлено отверстие для розжига. На таком же расстоянии вварена труба для забора дыма из камеры горения. Труба 3/4 дюйма.Охладитель также изготовлен из профильной трубы 100*100 длиной 400 мм. С низу приварен лист металла , по центру просверлено отверстие в которое установлена труба 1/2 дюйма и обварена. На трубу закреплена крышка для банки.В охладитель устанавливается сепаратор сделанный из оцинкованного листа. В низу на лист металла приварены две шпильки для закрепления крышки охладителя. Узел эжектора состоит из крестовины 3/4 ,вентилятора ,эжектора на быстросъеме и трубы для подачи дыма в камеру копчения.
