Компас-3D v15. Параметрическая рамка из уголков.

Аватар автора
Творческий Путь к Успеху

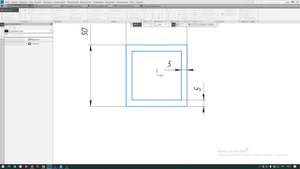

В данной видеозаписи, показан пример использования логических операторов при создании сборки. Детали типа "уголок" полностью параметризованны по ГОСТ, кроме толщины. Уголок выбирается из таблицы по ГОСТу и так же задается толщина. Детали выполнены с использованием исполнений. На основе которых создан чертеж, при изменении параметров рамки изменяются и размеры на чертеже, как справочные так и исполнительные. Ссылка на скачивание:
