Светодиодный индикатор уровня сигнала

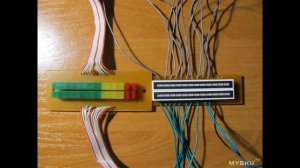

* Простой индикатор уровня звукового сигнала построен на микросхемах AN6884, в качестве световой индикации применены светодиодные шкалы со встроенными зелеными и красными светодиодами. Микросхема представляет собой монолитный интегральный драйвер для пяти светодиодов логарифмической шкалы, выполненный в корпусе SIP9. Внутренняя структура микросхемы содержит источник опорного напряжения, усилитель входного сигнала, пять стабилизаторов тока со встроенными ограничительными резисторами, поддерживающими постоянный ток для светодиодов 15мА. Микросхема AN6884 работает в широком диапазоне питающих напряжений от 3В до 15В с широким спектром различных светодиодов и светодиодных шкал. Основное применение микросхемы -- светодиодный индикатор уровня входящего переменного звукового сигнала. Из-за простоты конструкции и малого обвеса комплектующих, индикатор пользуется большой популярностью в среде начинающих электронщиков. В данном варианте применены две светодиодные шкалы, расположенные навстречу друг другу, и, что-то напоминающие ламповый индикатор настройки 6Е3П.
