Поверхностный монтаж печатных плат

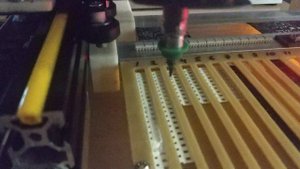

Линии SMT для электронного производства Состав линии зависит от задач. но есть основные технологические операции: - нанесение паяльной пасты - установка компонентов - пайка За нанесение паяльной пасты отвечает трафаретный принтер. Установщик компонентов с помощью вакуумных захватчиков ноззлов устанавливает их в соответствии с заданной программой - требуется высочайшая скорость работы и огромная точность установки, камеры проверяют точность установки, установщик может сам менять ноззлы. Пайка производится в печи. Плата должна медленно нагреваться и медленно остывать. Печь имеет несколько температурных зон. В линию также устанавливается конвейерное оборудование. Обязательны загрузчик и разгрузчик. Автоматы установки компонентов MAI серии были представлены на выставке моделью MAI-H4. Инженерам Mirae удалось совместить в одной установке весь опыт оборудования SMT и добавить возможности для TH технологии. Установщик компонентов MAI-H4 имеет 4 прецизионные головки, способные устанавливать компоненты от 0603 до 50 х 90 мм высотой до 50 мм, с точностью до ± 0,025 мм при 3σ, радиальные компоненты, разъемы, трансформаторы, другие компоненты сложных форм на платы размером до 460 х 700 мм. Для установки выводных элементов в автомате предусмотрена система контроля усилия установки. Автомат MAI-H4 работает с широким перечнем питателей для всех типов элементов, наиболее часто применяющихся в электронной промышленности: - Интеллектуальные питатели для подачи SMD компонентов из лент...
