Листовая деталь - модель и чертеж

Аватар автора
Школа САПР Анны Веселовой

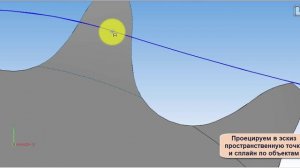

Видеоурок по вопросу подписчика - нужно создать на чертеже разрез/сечение при помощи цилиндрической поверхности. Но в Компасе такой функции нет. Предлагаю вариант решения задачи - использование листового моделирования для создания детали. Не всегда этот способ применим, но с деталями, подобными рассмотренной, вполне подойдет. В уроке создадим модель и чертеж с оформлением.
