Источник питания на ИМС LM723

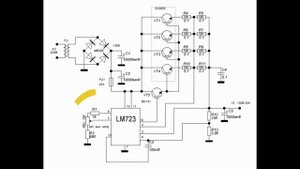

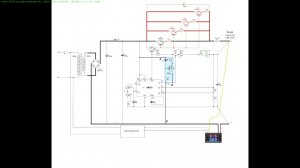

* Этот универсальный источник питания с успехом можно использовать в домашней лаборатории для питания различных электронных нагрузок с током до 5А. Устройство работает в широком диапазоне выходных напряжений от 3В до 30В, имеет защиту от короткого замыкания и перегрузки. Основой источника служит известный регулятор напряжения LM723. Сама микросхема обеспечивает выходной ток 150мА, однако, с помощью внешних составных транзисторов можно построить источник питания с любым желаемым током, как, например, данный вариант блока питания с применением составного транзистора MJ11016G. Этот транзистор имеет статический коэффициент передачи тока до 1000, максимальный допустимый ток составляет до 30А. Не маловажную роль в построении необходимого мощного источника питания играет силовой трансформатор, от которого и зависит мощность устройства. Необходимые компоненты в источнике, как фильтр питания и диодный мост обеспечивают минимальные пульсации на выходе устройства. Проволочный резистор соединен...
