3D эхолоты Lowrance, Raymarine, Simrad, Garmin. Разбираем каждый

Аватар автора
Мир Эхолотов

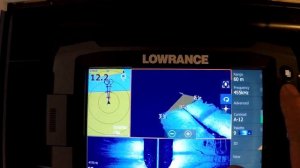

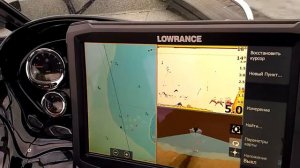

Наши контакты: 88002002292 84951070256 Сонар бокового обзора проецирует на плоскость толщу воды и дно водоема по сторонам лодки. Максимальная ширина этой проекции 180 метров, а длина равна пройденному лодкой расстоянию с включенным сонаром. У плоскости нет высоты, поэтому вертикальное положение объекта определяют по отбрасываемой тени, а изменения донного рельефа передают оттенками основного цвета. Если участок дна возвышается над окружающим подводным ландшафтом, отраженный от него сигнал будет мощнее и на дисплее эхолота возвышенность окажется светлее соседних мест. Ямы и донные свалы сильнее поглощают энергию звукового сигнала, поэтому на дисплее выглядят темными. Чтобы создать подробное изображение подводного рельефа, сонар должен произвести измерение глубины множества рядом лежащих участков и определить их координаты за короткий промежуток времени. Для решения этой задачи используют многолучевой сонар, который посылает сигнал сразу в несколько десятков точек на дне водоема. Точки образуют линию, перпендикулярную курсу катера. Двигаясь вслед за судном эта линия прорисовывает рельеф водоема и фиксирует находящиеся в водной толще объекты. На дисплее эхолота лодка обозначается символической фигуркой, расположенной в верхней трети экрана. Оранжевый треугольник под ней – звуковой луч сканирующий дно. Цифры рядом с вершинами этого треугольника – глубина водоема по краям луча. Число в центре – глубина под лодкой. Поиск рыбы с помощью 3D сканера можно проводить следующим...
