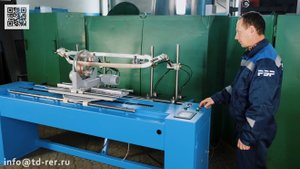

Задать вопрос: +7 (863) 241-33-00 Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на цилиндры. Станок намоточный включает в себя: корпус, состоящий из передней бабки, основания, задней бабки, раскладчика, проставки и педали. Передняя бабка состоит из корпуса, в котором размещены привод планшайбы, панель управления и элементы электрооборудования. Использование частотного привода станка позволяет плавно регулировать частоты вращения планшайбы с сохранением постоянного момента на валу. Схема управления станка предусматривает производить реверсивный счет оборотов планшайбы с автоматическим определением направления счета по инкрементному датчику. Задняя бабка состоит из корпуса и выдвижной пиноли, служит одной из опор намоточного шаблона. Перемещение корпуса задней бабки осуществляется по направляющим основания. Механизм раскладки провода состоит из корпуса, направляющих, каретки, балки с удлинителем и привода перемещения каретки с вентилятором. На балке и на удлинителе балки находятся стационарные и подвижные направляющие ролики. Положение балки и положение удлинителя балки настраивается в зависимости от диаметра наматываемых катушек. Величина перемещения каретки по направляющим настраивается положением концевых выключателей. Проставка служит для намотки катушек диаметром до 1200 мм. Для намотки катушек диаметром до 400 мм рекомендуется проставку снять. Станок работает в нескольких режимах. В режиме автомат возможно...
