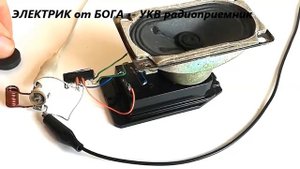

ЧМ FM радиоприёмник по схеме А Захарова

Примечание: В схеме опечатка- выключатель питания совмещён с резистором R19 (регулятор громкости), а не R9. Переменные конденсаторы C2 и С3, а так же включённые параллельно им подстроечные- это один блок сдвоенного конденсатора с Алиэкспресса. Ёмкость где-то до 20 пф. Корпус от китайского конструктора АМ-приёмника с Алиэкспресса, из этого же комплекта и переменный резистор с выключателем питания. Данные катушек: катушки L1-L4 бескаркасные, намотаны на магнитопроводах диаметром 2.8 мм и длиной 12 мм из феррита 600НН. Из катушек L3 и L4 после намотки подстроечники извлекаются. Катушка L1 содержит 9 витков, L2 - 8 витков, L3- 8 витков, L4 - 11 витков. Все катушки намотаны медным эмалированным проводом диаметром 0.5 мм
