Старинный НЕМЕЦКИЙ ТОКАРНЫЙ станок. СУППОРТ

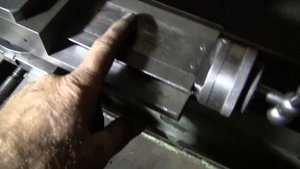

Рассказано про устройство и интересные особенности суппорта старинного немецкого токарного станка. Про этот станок на моём канале есть видео в плейлисте: Приглашаю посмотреть другие видео на моём канале в плейлистах «Станки. Ремонт и доработки. Модернизация»: «Инструмент. Затачивание инструмента»: «Изделия из шаров. Работа с шарами» Приглашаю на мой канал: Адрес этого видео: Суппорт закрепляется на станине гайкой с ручкой. Для этого в нижнюю часть суппорта вворачивается шпилька М16. Верхняя часть суппорта может поворачиваться для точения конусов. Для выставления угла имеется шкала в градусах. На верхней част суппорта имеется ещё одна шкала в градусах. У резцедержателя имеется устройство для фиксации в четырёх положениях. При повороте по часовой стрелке резцедержатель не стопорится, а при повороте против часовой стрелки он стопорится в четырёх положениях. Шаг ходовых винтов – 2 мм. У лимбов продольной подачи цена деления 0,05 мм. И у лимбов поперечной подачи цена деления 0,05 мм. Но на диаметр. Для защиты ходовых винтов от стружки и грязи установлены две гибкие защитные пластины толщиной 0,4 мм. На гайках под эти пластины сделаны криволинейные поверхности. При подачах эти пластины изгибаются и скользят по этим гайкам. У этого суппорта имеется 5 особенностей, которые я на других станках не встречал. 1. Ручки продольной и поперечной подач установлены с натягом на конические концы винтов. Угол конуса 5°. Для надёжности ещё имеются...
