Двухполярное питание из однополярного. ...

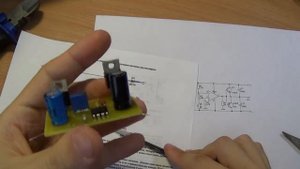

* При конструировании различной электронной аппаратуры, часто возникают ситуации, когда для ее питания необходим двухполярный источник питания. При имеющимся в наличии трансформатора с одной понижающей обмоткой, изготовить источник с двухполярным питанием не составляет особого труда. Тем более, некоторые схемы являются, к тому же, еще и стабилизаторами напряжения. Приведем один из примеров двухполярного стабилизатора напряжения. Схема состоит из трех простых стабилизаторов напряжения. На диодный мост подается переменное напряжение, плюс которого приходит на коллектор транзистора VT2, с его эмиттера, относительно минуса, снимается стабилизированное напряжение +12В. Следовательно, между коллектором и эмиттером транзистора VT2 разница напряжений составляет 15В. Поэтому, это напряжение использует транзистор VT1, и на его эмиттере, относительно эмиттера транзистора VT2 так же получается стабилизированное напряжение +12В, а относительно минуса - +24В. Теперь у нас есть плюс, общий и минус. Однако представим ситуацию, когда возникнет короткое замыкание выхода верхнего по схеме плеча, т.е. когда эмиттер VT2 окажется замкнутым с эмиттером VT1, а именно, на общем проводе относительно минуса окажется +24В. Это может привести к выводу из строя питающей аппаратуры. Чтобы этого не произошло, устанавливается стабилизатор по минусу на транзисторе VT3. Схема проверена на практике, в настройке не нуждается и начинает работать сразу.
