Китайская ювелирная импульснодуговая микросварка. Доработка.

Аватар автора
☭ ЯизСССР ☭¯\_(ツ)_/¯

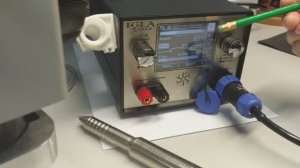

Китайская ювелирная импульснодуговая микросварка. Доработка. &китайцы" уже организовали управление жк-фильтром. Всё детали уже установлены кроме разъёма CN7. Надо поставить на плату разъём B3B-XH-A с шагом 2.5 мм 3 контакта на место CN7. (см. маркировку на плате) и разъёма на задней панели XS9JK-5P. Под управление светофильтром поставил разъём такой-же, как на импульснодуговой микросварке Игла и сделал такую же распиновку С CN7 на XS9JK-5P на 1н. и 2н. и с установленного Б.П. 3н.-GND 4н.-+5в. Подходят ЖК-фильты от микросварки Игла. Обзор ФИЛЬТРОВ (шторок) от микросварки Игла: Одна из основных причин не совсем стабильной работы это люфт в держателе вольфрамовой иглы. Нужно доработать или поменять направляющую втулку в держателе. Нужно сделать так, чтобы шток свободно ходил во втулке но не болтался. Чем меньше люфт тем меньше "плавает" импульс И ещё одна везкая причина НЕ стабильности это большой ход иглы. Нужно ограничить до 0.8~1 мм. Это существенно добавит стабильности. P.S. Братья китайцы уже продают такие аппараты с "доработкой" и с ЖК-фильтром за уже не бюджетные 111~130т.₽!!! Плюс ~40т.₽ пересылка!!! Как пример ссылка на такой аппарат. Внимание! Видео и всё выше написанное не является инструкцией к действию, а только для ознакомительных целей. Я не несу ни какой ответственности, всё делаете на свой страх и риск. Но как говорится волков боятся в лес не ходить!
