Реле контроля напряжения в АВР

Аватар автора
04кВ - Промышленные системы

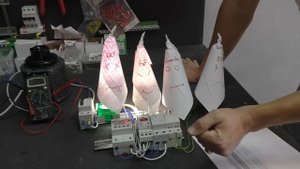

Работа реле контроля напряжения РКН-3-15-15 (KV1, KV2) в составе автоматического ввода резерва. Реле производит контроль чередования фаз, обрыва фаз. Также отключает питание при повышении или понижении напряжения за пределы уставки. Зелёные лампочки в верхней части РКН отображают наличие напряжения по каждой из фаз. Жёлтая лампочка снизу показывает, что встроенное электромагнитное реле включено. Красные индикаторы уведомляют, что напряжение находится ниже (левая лампа) или выше (правая лампа) установленного значения. Реле производства Меандр имеет 3 переключателя: 2 переключателя для установки верхнего и нижнего пределов напряжения, а также переключатель для регулировки времени срабатывания. _____________________________________________________________________
