FM (ФМ) Радиоприемник на микросхеме TA8164P. Тест работы укв фм приемник своими руками

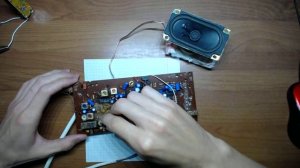

В этом видео мы протестируем работу самодельного радиоприемника на микросхеме ta8164p производства TOSHIBA. Схему его вы можете найти на просторах интернета, собран был для тестирования его работы. Для проверки работоспособности был подключен к самодельному усилителю на TDA2005. Но если будете повторять можно собрать к нему простой усилитель на LM386. Так как чувствительность приемника оказалась мала к нему был добавлен один каскад усиления высокой частоты на транзисторе s9018 вместо него можно использовать отечественный кт315. Для усилителя на вход антенны и выход с усилителя используйте конденсатор 10-15ПФ на схеме неправильное обозначение. Антенна кусок медного провода диаметр около 1мм длинной пол метра. Если будете повторять берите многооборотный переменный резистор, так как мой из старого телевизора он уже изношен что мешает тчоной настройке. Фильтр на 10,7 МГц взять из китайского радиоприемника также и дискриминатор. Варикапы использованы кв109 из блока скд-24 телевизора 3уст. О качестве его работы судите сами. Для начинающих радиолюбителей желающих собрать свой первый фм радиоприемник думаю схема будет не сложна в повторении. #TA8164P
