Урок 13. Фоторезисторы

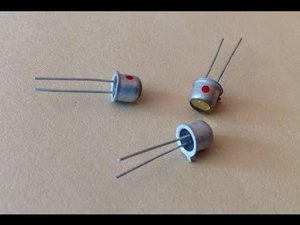

▌Все уроки в плейлисте "Радиотехника, Электроника, Автоматика" Фоторезистор обладает одинаковой проводимостью независимо от направления протекания тока. Фоторезистор — это тип резистора, сопротивление которого уменьшается при увеличении интенсивности света. Другими словами, поток электрического тока через фоторезистор увеличивается пропорционально увеличению интенсивности света. Фоторезистор представляет собой диэлектрическую пластинку, на которую нанесён тонкий слой полупроводника, а также, поверх него на одном уровне нанесены две тонкие гребешковообразные площадки, к которым подсоединены два вывода Благодаря такому своеобразному исполнению контактных площадок, добиваются оптимального диапазона изменения величин сопротивления фоторезистора. Часто встречаются фоторезисторы в корпусном исполнении с защитным прозрачным стеклом. Применяются фоторезисторы в автоматах уличного освещения или в различных системах сигнализации. Схема включения светодиода в зависимости от работы фоторезистора. В схеме - R1-(это сопротивление фоторезистора) и R2 (подстроечное сопротивление). R1 и R 2 образуют делитель напряжения. В качестве индикации подключен светодиод VD1 c ограничивающим сопротивлением по току R3 с номиналом 300 Ом. Резистором R2 устанавливаем порог срабатывания электронного ключа, выполненного на транзисторе. При попадании света на фоторезистор, его сопротивление уменьшается. В итоге - светодиод горит. Если на фоторезистор не попадает свет, то его сопротивление...
