Плавный пуск электроинструмента. Схема устройства

Аватар автора
Чудесный Восток!!!

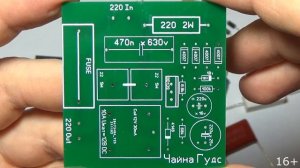

(Оборудование для визуального затемнения промышленной камеры CCD, односторонний регулятор постоянного тока, цифровой фоторегулятор) Если ссылка ведет не на тот продукт, что Вы искали, воспользуйтесь поиском по сайту! Подписывайтесь на нашу группу Вконтакте — и Facebook — * Как правило, все сбои в работе электроинструмента связаны с большим пусковым током и большими нагрузками на детали редукторов. Применив микросхему фазового регулятора КР1182ПМ1, можно изготовить простое устройство, которое способно осуществлять плавный пуск различного электроинструмента. Как работает схема. При замыкании цепи двигателя его собственным включателем на фазовый регулятор поступает напряжение. Зарядка конденсатора С2 постепенно увеличивается. В результате чего задержка включения внутренних тиристоров регулятора, а так же симистора VS1 в каждом последующем полупериоде сетевого напряжения уменьшается, что приводит к плавному нарастанию протекающего через двигатель тока, следовательно, и увеличению оборотов. При указанных номиналах емкости С2, разгон двигателя осуществляется в течение 2сек...2.5сек. После выключения двигателя конденсатор С2 разряжается через резистор R1, и через некоторое время все готово к повторному запуску. В случае замены постоянного резистора R1 на переменный, можно плавно регулировать отдаваемую в нагрузку мощность. Резистор R2 ограничивает ток управляющего электрода симистора, конденсаторы С1 и С3 являются элементами типовой схемы включения фазового регулятора.
