Энкодер с аналоговым выходом 0-3В

Аватар автора
Технотехника для дома: новинки и советы по использованию

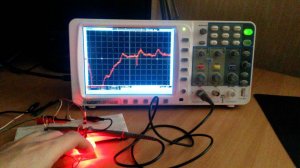

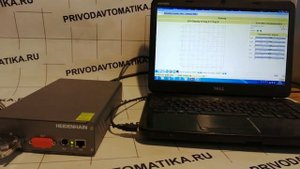

Быстрая и наглядная проверка работоспособности самодельного энкодера на больших частотах вращения. Сам энкодер абсолютный, выдает числовой код положения от 0 до 16383 на один оборот. Дополнительная плата-конвертер принимает цифровое значение положения из энкодера и выдает его на ЦАП. К ЦАПу подключен осциллограф. Получается что то типа "лампочки-контрольки" - с помощью платы с ЦАПом, я могу быстро и наглядно убедиться, что алгоритмы программы в энкодере справляются и цифровой код энкодера ПОХОЖ на правильный. Настоящие тесты с образцовым энкодером гораздо более громоздки и затратны по времени, а иногда достаточно просто посмотреть, что энкодер работает, "пила" есть, "пила" относительно ровная, никаких ненужных выбросов нет. Описание энкодера:
