Урок по работе с инструментом Эскиз в Компас-3D и перенос элементов эскиза из одной детали в другую

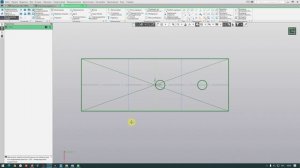

В этом уроке мы познакомимся с основами работы с инструментом "Эскиз" в Компас-3D, а также рассмотрим, как переносить элементы эскиза из одной детали в другую. Эскизы являются основой для создания трехмерных объектов и деталей, поэтому их правильное создание и модификация имеют большое значение. 1. Создание нового эскиза 1. Открытие команды Эскиз: Для начала создайте новую деталь или откройте существующий проект. В панели инструментов выберите "Эскиз" и укажите плоскость, на которой хотите работать (XY, XZ или YZ). 2. Выбор инструментов для рисования: В режиме эскиза доступны различные инструменты: линия, окружность, прямоугольник и другие. Выберите необходимый инструмент для создания вашего эскиза. 3. Рисование эскиза: Начните рисовать, щелкая мышью для задания контрольных точек. Используйте параметры (длину, угол и т.д.), чтобы точно задать размеры и формы. 4. Добавление размеров и ограничений: После завершения рисования добавьте размеры и ограничения, чтобы задать геометрические отношения и обеспечить правильные размеры элементов. 5. Завершение эскиза: После того как эскиз будет закончен, нажмите "Закончить редактирование эскиза". Эскиз теперь можно использовать для создания 3D-объектов, таких как выдавливание или вращение. 2. Перенос элементов эскиза Перенос элементов эскиза из одной детали в другую может пригодиться, если вы хотите использовать уже созданные формы или размеры без повторного рисования. Порядок переноса: 1. Выбор элемента: Перейдите в режим...
